Automobily – Tatra s motory Euro 6

-red- 06.01.2015 06:31

tit 92020

Společnost Tatra Trucks, a. s., představila technickou, konstrukční a obchodní novinku v podobě vozidel modelové řady Tatra Phoenix s motory emisní specifikace Euro 6.

Těžká nákladní vozidla Tatra Phoenix Euro 6 obohacují nabídku jediného českého výrobce nákladních vozidel přesně dle výrobní strategie a v souvislosti s podpisem smlouvy o spolupráci s holandskou automobilkou DAF Trucks N.V., která je evropskou součástí amerického automobilového koncernu Paccar. Těžká nákladní vozidla Tatra Phoenix Euro 6 bezprostředně vychází ze stávajících modelů vozidel Tatra Phoenix s motory Paccar emisní specifikace Euro 5. V rámci mandatorních požadavků na plnění nejpřísnějších emisních norem, známých souhrnně pod zkratkou Euro 6, přináší svým provozovatelům a zákazníkům společnosti Tatra Trucks, a. s., celou řadu konstrukčních vylepšení zvyšujících efektivitu provozu.

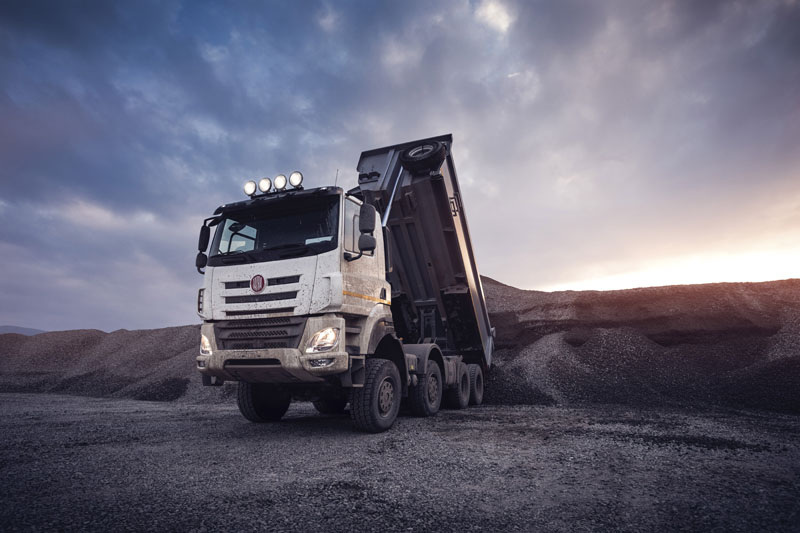

Tatra Phoenix Euro 6 8x8Tatrovácká koncepce podvozku

Jedinečná tatrovácká koncepce podvozku zahrnuje několik chráněných technických řešení. Podvozek s centrální nosnou rourou je světový unikát, který vznikl v Tatře před více než devadesáti lety. Od té doby byl prověřen v náročných provozních podmínkách všech světových kontinentů. Vozidla úspěšně zdolala téměř všechny typy terénů na zeměkouli. Centrální roura a s ní pomocí příčníků spojený svařovaný rám tvoří extrémně tuhý nosný systém vozidla, který je proti běžné rámové koncepci výrazně tužší v krutu a ohybu. Důležitou skutečností je fakt, že extrémní tuhost podvozku je výsledkem spojení centrální roury a rámu. Dlouhodobé měření a výpočty ukazují, že centrální roura výrazně přispívá k torzní tuhosti podvozku. Vysoká tuhost nosné struktury ovlivňuje rozhodujícím způsobem jízdní vlastnosti a namáhání rámu a nástaveb. Ohybová tuhost ovlivňuje zejména pohodlí jízdy, s teoreticky menšími nároky na uložení kabiny. Krutová tuhost pak ovlivňuje stabilitu a řiditelnost vozidla, tedy poskytující vysokou příčnou stabilitu při jízdě v zatáčkách, na vozovkách s příčným sklonem a v členitém terénu. Prokazatelně snižuje namáhání svařovaného rámu a nástaveb, jako jsou cisterny, jeřáby atd., což umožňuje jednodušší upevnění nástaveb a hlavně snižuje vysoké náklady na údržbu a opravy takových nástaveb. Podvozek tatrovácké koncepce může fungovat bez svařovaného horního rámu, to znamená, že některé nástavby mohou být připojeny pomocí příčníků přímo k centrální rouře, což snižuje nástavbářům materiálové náklady na pomocný rám a umožňuje zvýšit užitečné zatížení nástavby. Podobné řešení si nemůže klasická koncepce vozidla s žebřinovým rámem dovolit. Tuhá nosná struktura podvozku ve spojení s nezávisle odpruženými výkyvnými polonápravami umožňuje až o 30 % vyšší rychlost jízdy v terénu ve srovnání s vozidly klasické koncepce při zachování komfortu jízdy.

Optimalizace Tatra Phoenix Euro 6

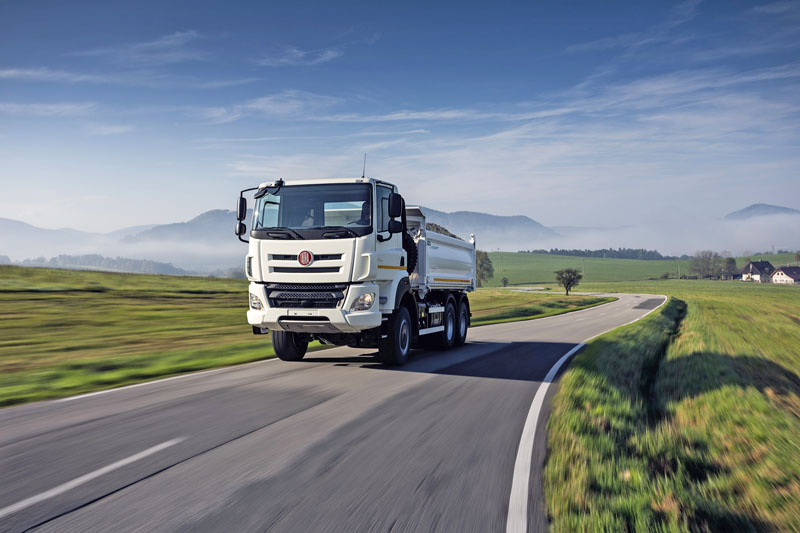

Stávající nabídku modelové řady Tatra Phoenix tvoří ucelená sestava vozidel, v modelových variantách s pohonem 4x4, 6x6, 8x6 a 8x8 doplněná o stavební stroj 8x8 s celkovou hmotností 50 t či agrotahač a jiné zemědělské speciály. Pro varianty vozidel Tatra Phoenix Euro 6 byla připravena celá řada konstrukčních vylepšení, která byla důsledně a dlouhodobě zkoušena na několika prototypech vozidel stejně jako na dynamické zkušebně či zkušebně agregátů kopřivnické automobilky. Nejviditelnější a zcela zásadní konstrukční změnou je použití nové kabiny, jejíž základ, stejně jako u stávajících vozidel Tatra Phoenix Euro 5, vychází ze stavebního provedení kabin vozů DAF CF, resp. řady „construction“. Kabina je, především, v podlahové části zcela překonstruována, včetně rozšířeného předního uložení na rám. Nový je rovněž tvar nárazníku a hlavních světlometů. Spodní část nárazníku je ocelová a dělená, kvůli úspoře nákladů při případné výměně či opravě, na tři části. I s novou kabinou a s přechodem na motory Euro 6 zůstává nájezdový úhel na hodnotě 31 stupňů jako u vozidel s motory Euro 5. Jedná se o jednu z nejlepších hodnot nájezdového úhlu u plněpohonných nákladních vozidel segmentu off-road. Podobně jako u vozidel s motory Euro 5, také u nových vozů Phoenix Euro 6 byla navržena nová přední kapota s unikátním vzhledem. Nově byly navrženy též nástavce blatníků kabiny, do nichž byly integrovány světelné ukazatele změny směru jízdy. Stejně jako u variant Euro 5 i u nových vozidel bylo použito pružného uložení spodních stupaček do kabiny. Takové řešení je léty prověřeno v nejtěžších provozních podmínkách. Také u nových vozidel budou montovány kabiny ve dvou provedeních – krátké (denní – day cab) a prodloužené (spací – sleeper cab). V rámci rozšíření nabídky motorizace o další vznětový řadový šestiválec Paccar MX-11 se mění též poloha kabiny na rámu včetně navazujících karosovacích dílů.

Nová motorizace

Zcela zásadní změnou, která se však odehrává „pod kapotou“, je rozšíření nabídky motorů a jejich emisní specifikace Euro 6. K dispozici jsou dva typy motorů značky Paccar. Větší MX-13 se zdvihovým objemem 13 l a maximálními výkony 300 kW, 340 kW a 375 kW a „menší“ MX-11 se zdvihovým objemem 11 l a maximálními výkony 271 kW, 292 kW a 320 kW. Na rozdíl od emisních variant Euro 3 a Euro 5 byl motor Paccar MX-13 zcela zásadně přepracován. Poprvé je tak ve vozidlech Tatra instalován motor se vstřikovacím systémem typu Common-Rail. Další konstrukční změny na motoru zahrnují především integraci systému recirkulace výfukových plynů a novou olejovou vanu motoru. Motor Paccar MX-11 je zcela nové konstrukce. Oba dva motory využívají k optimalizaci emisí škodlivých sloučenin ve výfukových plynech dle norem Euro 6 osvědčenou kombinaci systémů recirkulace výfukových plynů, EGR, a katalytické redukce, SCR, se kterými má DAF Trucks jako výrobce těchto motorů bohaté dlouholeté zkušenosti z výroby pro americké značky Kenworth a Peterbilt, jež splňují podobné požadavky v rámci severoamerické legislativy dle EPA 10. Celá kombinace je doplněna o filtr pevných částic, tzv. DPF. V rámci implementace systému EGR došlo na zvětšení vlastního chladiče vozidla, ale též mezichladiče, to se odrazilo v konstrukci nového rámu vozidla, který se v prostoru za přední nápravou směrem kupředu rozšiřuje do tvaru „V“. Zařízení pro čištění výfukových plynů dle Euro 6 je prostorově náročnější než to, které vyhovovalo předchozí normě. Tato skutečnost si vyžádala celkovou rekonfiguraci příslušenství montovaného na rám vozidla. Pro nové modely s motory Euro 6 budou používány dvě základní kombinace výfukových traktů. Pro vozy s podvozky 4x4 a 6x6 půjde o provedení „ležaté“, kdy bude DPF filtr a katalyzátor řazeny za sebou v jednom bloku na pravé straně rámu vozidla. Druhou možností, standardně používanou pro vozidla s podvozky 8x8 je provedení „stojaté“. Filtr DPF je umístěn vpravo na rámu v rozvoru 1. a 2. přední nápravy a katalyzátor válcového provedení je nad ním těsně za kabinou s vývodem výfukových plynů směrem nahoru. Stojaté provedení bude možno na přání zákazníka montovat na vozidla v provedení 4x4 a 6x6. Celý systém tzv. „laboratoře za výfukem“ je doplněn množstvím čidel, senzorů a přídavných funkcí, včetně například vstřikování paliva pro regeneraci filtru DPF. Elektronický systém motoru, výfukového traktu a ostatních systémů doplňuje poprvé v historii výroby vozidel Tatra, elektronický management vzduchové soustavy EAC. Brzdový systém je řízen novou generací protiblokovacího systému EBS-3 od společnosti WABCO. Ve stádiu závěrečného testování jsou další elektronické asistenční systémy, které budou mít vliv na ještě vyšší komfort jízdy a vyšší efektivitu provozu. Další konstrukční vylepšení se týkají odpružení přední nápravy. U vozidel s motory emisní specifikace Euro 6 jsou použity nové tlumiče s pozměněnou charakteristikou tlumení. Zásadní změnou prošel přední zkrutný stabilizátor a jeho uložení. Přepracováno bylo rovněž uložení hlavní páky řízení s optimalizovanou geometrií a v té souvislosti byla pozměněna i konstrukce přední nosné roury.

Převodovka na přání

Stejně jako u stávajících modelů řady Tatra Phoenix s motory Euro 5 je u nových vozidel využita standardní zástavba šestnáctistupňových převodovek ZF, a to jak s manuálním řazením, tak s řazením automatizovaným (AS-Tronic). Obě dvě varianty mohou být doplněny intardéry. Manuálně řazená převodovka je nově ovládána pomocí bowdenů, což zásadním způsobem přispívá ke snížení vibrací přenášených do kabiny a tedy k pracovnímu komfortu řidiče. Automatizovaný systém řazení využívá vlastní řadicí software vyvinutý společně s techniky firmy ZF. Standardem je nabídka jednostupňových přídavných převodovek vlastní konstrukce Tatra (ve třech druzích provedení převodování) a dvoustupňových přídavných převodovek Tatra (ve dvou variantách převodování). Převodové poměry přídavných převodovek jsou navrženy tak, aby přispívaly k výborné ekonomice provozu. V průběhu příštího roku je plánovaná zástavba plně automatických převodovek Allison. Vozidla Tatra Phoenix Euro 6 budou zpočátku pokrývat stejný rozsah variant jako stávající modely s motory Euro 5. Postupně budou přibývat další verze a dojde též na rozšíření výbavy na přání, stejně jako k rozvoji a rozšiřování poprodejních služeb nabízených pro tuto modelovou řadu. Vše s prioritami danými preferencemi zákazníků, tak, jak je vstřícnému zákaznickému přístupu společnosti Tatra Trucks, a. s., zcela vlastní. V Kopřivnici se však rodí i celá řada speciálních řešení dle specifických požadavků zákazníků, pro které se budou dát ve velmi blízké budoucnosti využít i podvozky modelové řady Tatra Phoenix. Automobilky Tatra a DAF spolupracují od roku 2011, kdy byl uveden na trh model Tatra Phoenix, který získal významné ocenění v rámci novinářské ankety Truck of the Year 2012 za nejlepší plněpohonné vozidlo. Tatra je výrobcem podvozku, DAF dodává kabinu, motor a převodovku. Výroba a kompletace vozidla probíhá v kopřivnickém podniku. Spolupráce automobilek zahrnuje od počátku i sdílení dealerské sítě a kooperaci na poli poprodejních služeb. Vozidla Tatra Phoenix směřují do nejrůznějších odvětví. Velmi pozitivní reference zaznívají například z Lesů Slovenské republiky, kde funguje několik desítek souprav pro vývoz dřeva tvořených tahačem Tatra Phoenix 6x6, či z dalších firem zabývajících se těžbou dřeva (Lesy ČR, Kloboucká lesní). Vozidla Tatra Phoenix také úspěšně nahrazují starší kopřivnické modely i konkurenční vozidla v lomech a povrchových dolech, například v Severočeských dolech či kaznějovské kaolínce patřící do koncernu LB-Minerals. Používá je i řada stavebních společností. Díky modelu Tatra Phoenix v provedení agrotahač se tatrovky vrací také na česká a slovenská pole.

Převzato z časopisu
