Automobil Revue

Představujeme

Nástavby a návěsy – Dvoupodlažní nástavba Kögel

-red- 10.12.2015 05:17

tit 103711

„Druhá podlaha“, tak nejčastěji dopravci označují variantu výbavy umožňující přepravu zboží na paletách ve dvou vrstvách nad sebou.

U skříňových návěsů, jejichž stěny tvoří sendvičové panely, dostatečně pevné pro integraci nosných prvků, je tato možnost běžně dostupná a hojně využívaná. Požadavky po optimalizaci přeprav ale vyvolávaly poptávku po možnosti dvoupodlažního řešení i u valníkových návěsů se zaplachtovanou nástavbou. Dodavatelé komponent byli k dispozici, a tak se návěsy dodatečně vybavovaly instalací systému podélných a příčných nosných prvků pro uložení palet s nákladem ve druhé úrovni. Požadavku zákazníka tak bylo vyhověno, ale za cenu výměny, a tedy ztráty původních bočních sloupků a byly nezbytné další operace jako sváření nebo vrtání, které v konkrétních místech narušily celistvost jinak dokonalé antikorozní ochrany. Celková dodací lhůta se prodlužovala o několik týdnů, vozidla se musela převážet a potíže byly i s kapacitou externích nástavbářských firem. Zpráva, že po několika letech vrací Kögel instalaci nosné konstrukce v nástavbě znovu do své nabídky, byla přijata se zájmem a okamžitě od zavedení se tato varianta výbavy stává žádanou.

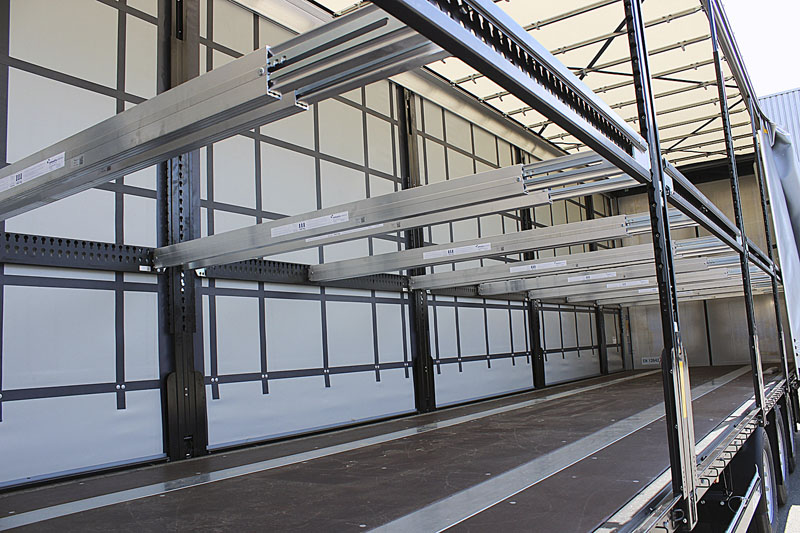

koegel-doppelstock-1 103707Důvody jsou zřejmé, zejména kompletnost dodávky od jednoho dodavatele, veškeré svářečské a přípravné práce jsou jednotně konstrukčně zpracovány a součástí výroby rámu před antikorozní úpravou, nosné prvky jsou montovány v prvovýrobě, nástavba splňuje požadavky pevnosti k zajištění nákladu a je certifikována a v neposlední řadě není prodloužen termín dodání. Dvoupodlažní systém nabízí Kögel sériově pro standardní (CARGO) i nízkoložné (MEGA) návěsy, včetně návěsů s variabilním nastavením výšky FlexiUSE. Sloupky jsou vždy teleskopické, takže všechny nástavby mají zároveň přizvedávání střechy. Provedení umožňuje nakládku 33 ks europalet ve druhé úrovni. Nástavba je rozdělena pěti páry středových sloupků do šesti polí, z nichž poslední je kratší. Maximální celkové zatížení nákladem ve druhé úrovni je 10 000 kg, jednotlivá paleta max. 400 kg.

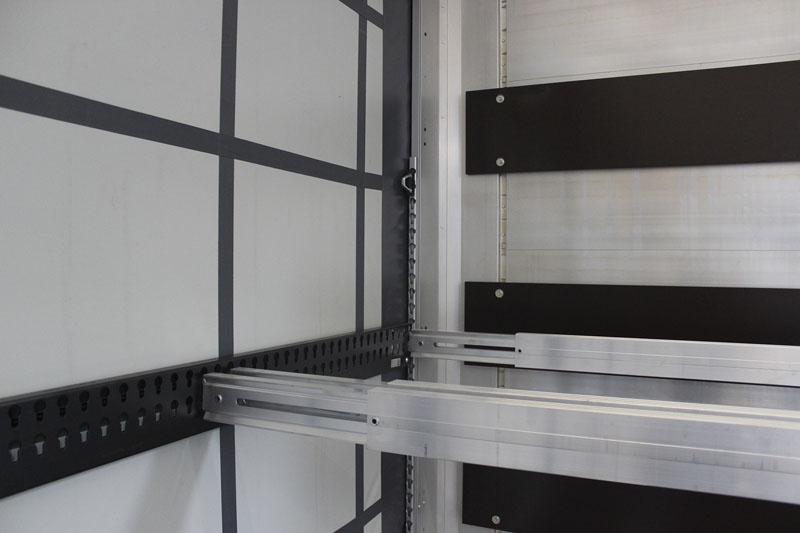

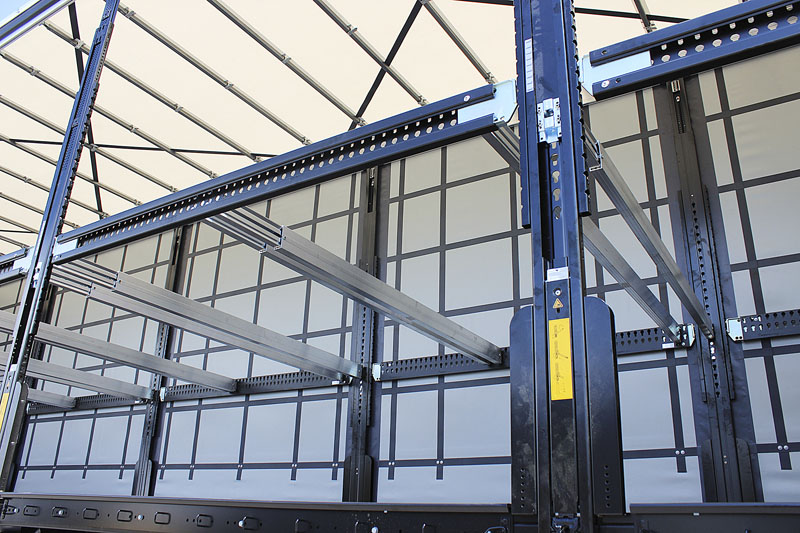

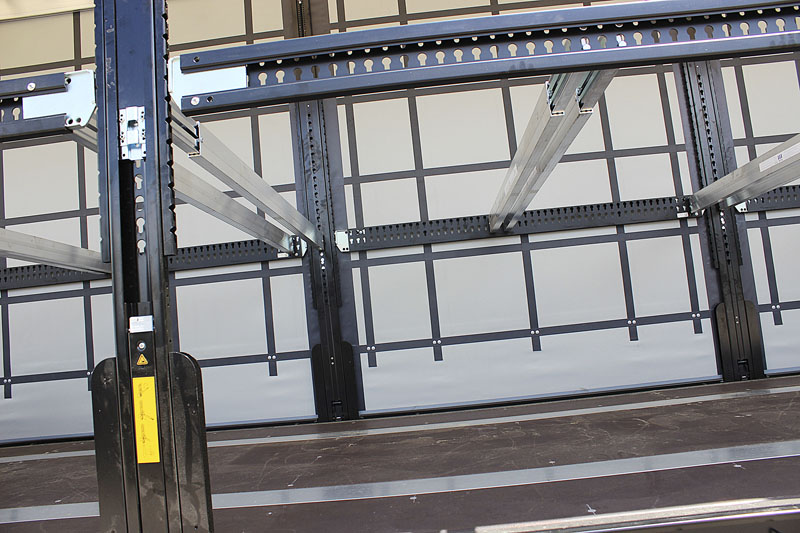

Konstrukce rámu návěsu pro dvoupodlažní systém je zesílena navíc přidanými příčnými nosníky v místě lůžek středových sloupků, která jsou přivařena namísto standardního šroubování. Tím je zajištěna požadovaná pevnost a nosnost konstrukce. Celý rám je následně ošetřen proti korozi systémem KTL – Nanoceramic, stejně jako všechny sériové produkty Kögel. Samotná nástavba je složena ze speciálních čtyř rohových a pěti párů středových sloupků s děrovaným rastrem 50 mm. Do zámkových otvorů je vloženo šest párů podélných nosníků a do nich zase 22 ks příčných nosných trámků, na které se ukládají palety se zbožím. Další 2 ks příčných trámků slouží k zajištění nákladu vpředu a vzadu. Nezbytné je zpevnění přední stěny pomocí dodaných vázacích popruhů. Boční plachty jsou zevnitř v místě dotyku se sloupky zesíleny navařeným dalším pruhem sloužícím k ochraně plachty. Na přání lze dodat zadní rohové sloupky z oceli nebo doplnit bočními hliníkovými latěmi nahoře i dole. Nástavba s variabilní dvoupodlažní konstrukcí je certifikována podle EN 1642 XL.

Převzato z časopisu
