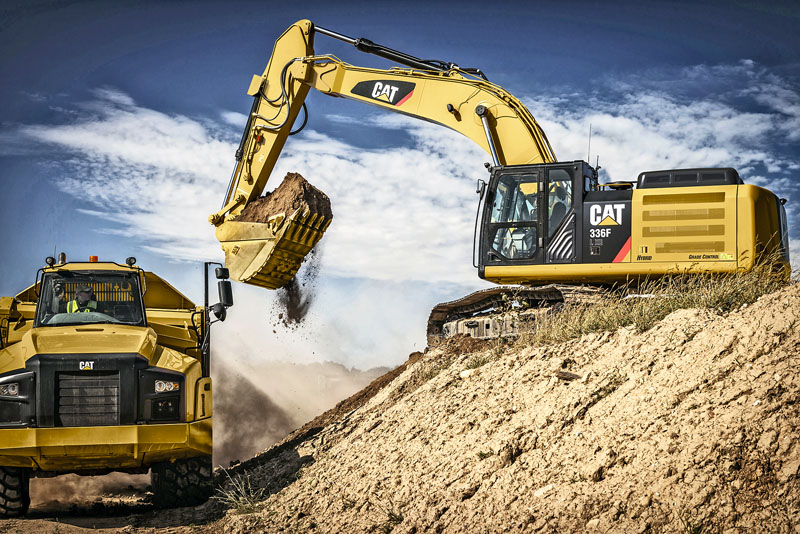

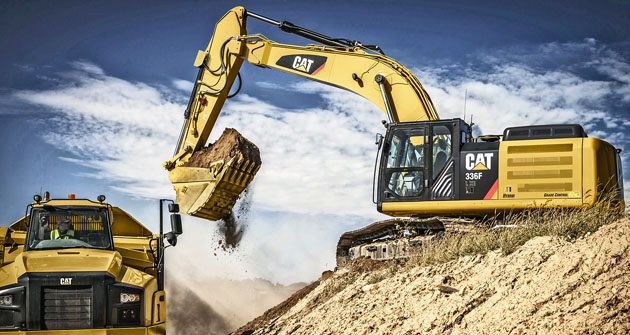

Mezi ostatními vystavenými stroji na letošním veletrhu Bauma se tento stroj vyjímal jako maják na pobřeží. Řeč je o novém pásovém rýpadle Cat^® 336F XE.

Novinka byla jedním z magnetů na stánku Caterpillar a Zeppelin. Proč byl tento stroj vlastně středem zájmu? Pojďme se na něj podívat podrobněji. Označení XE se u Caterpillar používá pro velmi úsporné modely, u kterých je nízká spotřeba paliva stejně samozřejmá, jako vysoká efektivita stroje nebo nízké emise. Výjimečnost rýpadel F XE je zaručena kombinací pokročilé techniky s instalovanými technologiemi jako je jako Cat Production Measurement Payload (automatický vážicí systém) nebo Cat Grade Control a Slope Assist (jednoduchý nivelační systém pro kontrolu hloubky a sklonu). Díky těmto standardně zabudovaným systémům je práce s novým rýpadlem „ef-XE“ rychlá, pohodlná a maximálně efektivní, tedy s nízkou spotřebou paliva. Co dál přispívá k nízké spotřebě stroje? Rýpadla řady F XE využívají pro práci nově přepracovaný hydraulický systém s elektro-hydraulickým rozvaděčem ACS a s elektronicky řízenými hydraulickými čerpadly ESP. Hlavní řídicí ventil ACS funguje jako „mozek“ celého systému, který citlivě dávkuje hydraulickou sílu tam, kde je aktuálně zapotřebí. Rychlost otevírání ventilu je závislá na pohybu ovládacího joysticku v kabině. Dokonalou souhru mezi motorem a hydraulikou mají v popisu práce elektronické jednotky ESP. Výše popsané řešení napomáhá nejen k výrazné úspoře paliva, která je oproti standardní verzi F nižší až o 20 %, ale také k bezkonkurenční ovladatelnosti a ke zkrácení pracovních cyklů.

Ostatní funkční řešení pro vyšší výkon a menší spotřebu

Motor Cat^® C9.3 ACERT, kterým je nové rýpadlo vybaveno, splňuje emisní normy EU stupně IV a byl zkonstruován tak, aby vyhovoval i při nejnáročnějším celodenním používání. Motor je vybaven systémem automatické regenerace, nevyžadující žádný zásah ze strany obsluhy, a stroj tak může pracovat nepřerušovaně. Pokud je třeba pracovat v prostředí s tepelným omezením, může obsluha použít tlačítko ručního potlačení regenerace a odjet se strojem dříve, než se regenerační proces spustí. Rýpadlo 336F XE a 352F XE je vybaveno třemi výkonovými režimy pomáhajícími řídit spotřebu paliva: režimem vysokého výkonu, standardního výkonu a úsporným režimem. Dvěma dalšími funkcemi šetřícími palivo jsou nastavení výkonu motoru podle aktuální potřeby a vypínání motoru při volnoběhu. Nastavení výkonu motoru podle aktuální potřeby udržuje nízké otáčky při lehkém nakládání a chodu naprázdno; k automatickému zvýšení otáček dochází v případě zjištění vyšší zátěže. Vypínání motoru při volnoběhu automaticky vypne motor, když běží naprázdno po delší než stanovenou dobu.

Vysoká odolnost v jakékoli aplikaci

Podle typu požadavků a očekávání lze nové rýpadlo pořídit buď s dlouhým (L-Long), nebo s dlouhým, úzkým podvozkem (LN-Long Narrow). Přesně vykované nosné kladky, nalisované, čepové hlavní spoje a zesílené šrouby desek pásů zvyšují odolnost, snižují riziko prostojů stroje a šetří náklady na výměnu součástí. Volitelné vodicí ochranné kryty pomáhají udržovat vyrovnání pásu na kladkách, čímž se zlepšuje celkový výkon stroje – ať už s ním jedete po rovném kamenitém podloží nebo po příkrém rozbahněném poli. Mimořádná péče, co se týče odolnosti, byla věnována také výložníkům a násadám. Všechny výložníky a násady jsou vybaveny vnitřními příčkami pro zvýšení odolnosti a prochází ultrazvukovou kontrolou kvality a spolehlivosti svarů, aby spolehlivě zvládaly náročnou práci. Výložník s dlouhým dosahem o délce 6,5 m a násady (3,2 m, a 2,8 m) pro velkou zátěž (HD, Heavy Duty) nabízejí vynikající všestrannou využitelnost pro běžné rýpací práce, jako je víceúčelové rýpání a nakládání. Výložník 6,18 m s násadou 2,55 m pro objemové rýpání (ME, Mass Excavation) nabízejí zvýšený výkon při práci s těžkým materiálem. Díky speciální geometrii výložníku a násady umožňují dosahovat vyšší rypné síly. Násady jsou sladěny s výložníky. Delší násady jsou lepší, když potřebujete rýpat ve velké hloubce nebo plnit nákladní vozidla. Kratší násady poskytují vyšší vylamovací sílu. V nabídce jsou pákové mechanismy lopaty se závěsným okem nebo bez něj.

Všestranná využitelnost – rychlejší návratnost investice

Hydraulická rýpadla Cat^® 336F XE a 352F XE jsou všestranné stroje, které mají při relativně malých rozměrech naddimenzovaný výkon a velký rozsah použití. Variabilita stroje se zvyšuje se širokou nabídkou originálního příslušenství značky Cat. Pomocí rychloupínacího zařízení lze pohodlně vyměnit pracovní nářadí, v kabině na LCD monitoru si stačí zvolit příslušný tlak a průtok pro daný typ nářadí a plynule pokračovat v práci.

Rýpání, rozbíjení i nakládání

Díky široké nabídce lopat můžete hloubit v jakékoli zemině, od ornice až po extrémní, tvrdý materiál jako je ruda a křemencová žula. Pro nakládání vozidel při expedici vytěženého materiálu jsou vhodné velkoobjemové lopaty. Hydraulické kladivo umožňuje stroji rozbíjet velké kusy horniny v kamenolomech. Dokáže také bez problémů demolovat pilíře mostů i odolný železobeton při demolicích silnic. Přídavné víceúčelové nástroje a drtiče činí z rýpadla ideální stroj pro demoliční práce a zpracování výsledné suti. Na stroj lze namontovat nůžky s otáčením o 360° sloužící ke zpracování ocelového šrotu a kov. Jak ukazují první zkušenosti českých zákazníků s novými pásovými rýpadly F XE, majitelé se mohou těšit opravdu na zajímavé provozní parametry. Společnost Zeppelin CZ, výhradní prodejce stavebních a těžebních strojů Cat^® v České republice, nabízí vlajkovou loď nové řady F, modely F XE, na českém trhu již od loňského podzimu.

Technologie Cat Connect pod drobnohledem – Cat Production Measurement Payload:

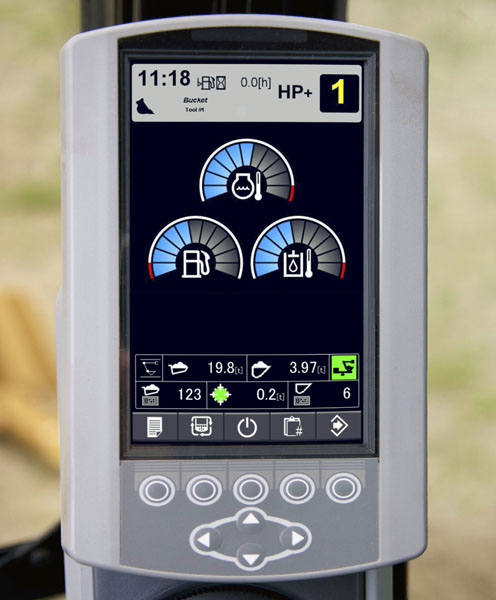

funkce Payload = umožňuje přesné měření hmotnosti naloženého nebo přepravovaného nákladu. Údaje o nákladu jsou v reálném čase sdíleny s ostatními pracovníky obsluhy, čímž se zvyšuje produktivita, omezuje přetěžování přepravních vozidel a zdokonalují záznamy. Náklad se váží během pohybu výložníku bez přerušení cyklu nakládání. Obsluha může sledovat hmotnost nákladu na integrovaném multifunkčním displeji a díky tomu přesně ví, kolik materiálu je v lopatě a kdy jsou nákladní vozidla naložena na cílové užitečné zatížení. Okamžitá zpětná vazba umožňuje obsluze pracovat efektivněji, čímž se maximalizuje potenciál celého strojového parku. Stavbyvedoucí má k údajům bezdrátový přístup pomocí webového portálu VisionLink^® a může tak měřit produkci a sledovat efektivitu.

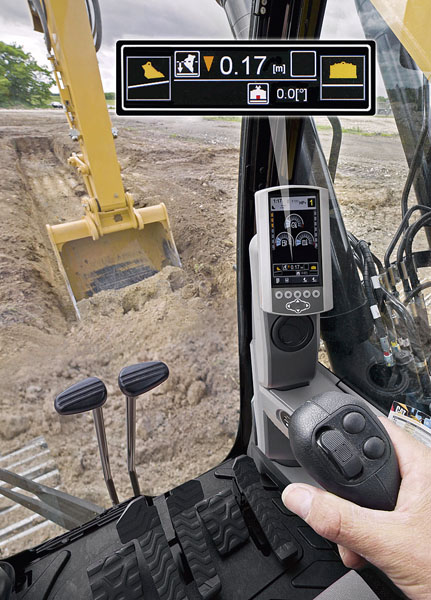

funkce GRADE CONTROL = umožňuje 2D výškové navádění špičky lopaty, čímž pomáhá obsluze vytvářet přesné plochy a svahy. Výškové navádění špičky lopaty se v reálném čase zobrazuje na monitoru v kabině, na kterém obsluha stroje vidí, kolik materiálu je třeba ještě odebrat nebo navršit. Snímače s rychlou odezvou poskytují okamžitou zpětnou vazbu, tlačítka na volitelných integrovaných joysticích umožňují obsluze provádět rychlá nastavení a udržovat tak správnou hodnotu svahu. Vestavěné výstrahy je možné nastavit tak, aby varovaly obsluhu v případě, že se pákový mechanismus nebo lopata přiblíží stanovené výšce nebo hloubce, například při pracích v prostorech s nízkými stropy nebo při hloubení poblíž vodovodního potrubí. Je minimalizováno používání vytyčovacích kolíků a strun, čímž se snižuje počet pozemního personálu a zvyšuje bezpečnost na staveništi.

Cat AccuGrade™

Prodejcem instalovaný systém AccuGrade používá pro 3D polohování špičky lopaty a výškové navádění speciální monitor a digitální plán projektu. Systém AccuGrade přesně zobrazuje, kde je třeba pracovat a kolik materiálu je třeba odebrat nebo navršit, čímž eliminuje potřebu vytyčovacích kolíků a strun. Upgrade systému u 336F XE výrazně zjednodušuje systém „plug and play“ („připoj a provozuj“). Pro velké projekty se složitými plány lze pořídit satelitní navádění (GNSS) nebo systém totální stanice (UTS).
