Cisterny a sila – Tatra 815-7 a cisterny CN 5 a CN 18

Jan Neuman 30.10.2015 05:39

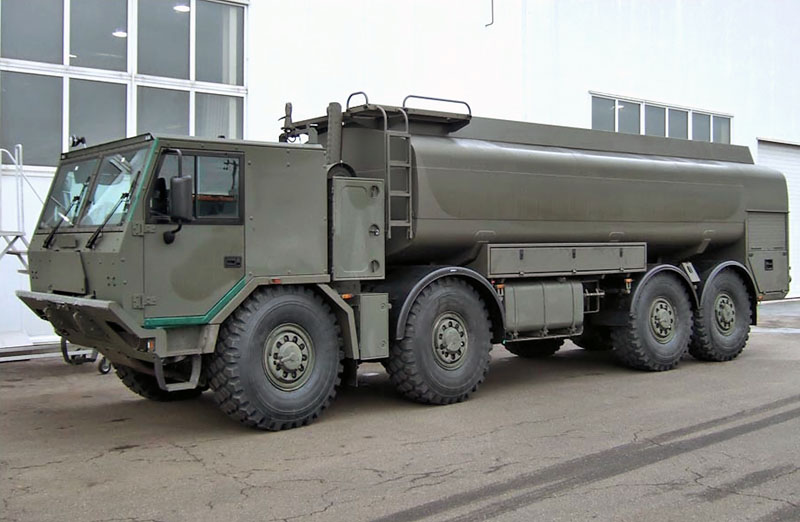

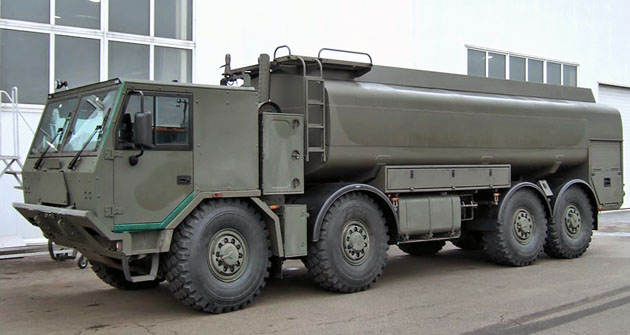

Cisterna pro 18 000 l pohonných hmot

Všeobecně se na podvozky Tatra montuje celá řada různých nástaveb, výjimkou nejsou ani cisternové nástavby na modelové řadě Tatra T815-7.

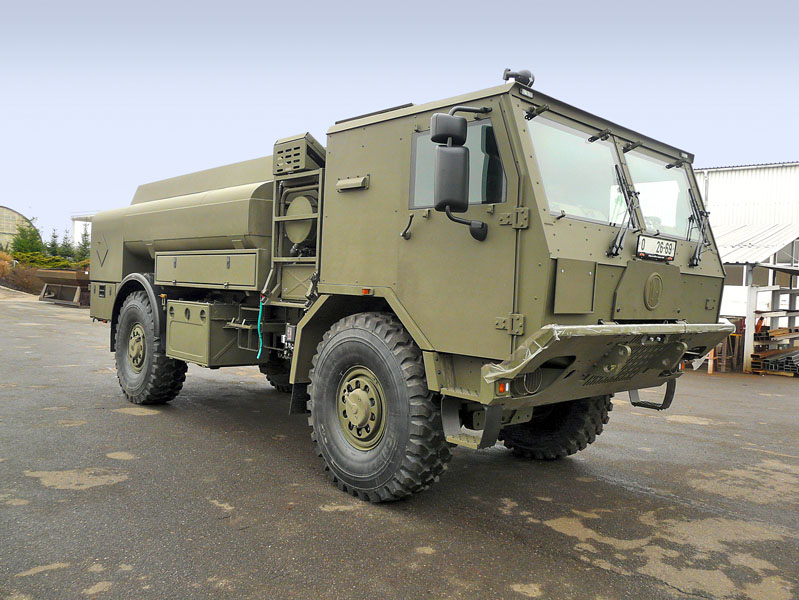

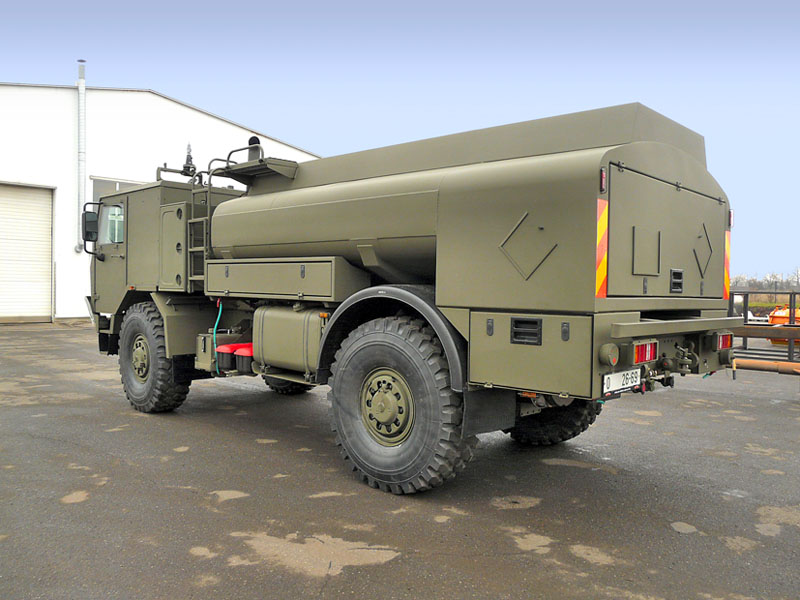

V našem případě se jedná o dvě cisterny na přepravu pohonných hmot, nafty a benzinu. Menší provedení autocisterny má geometrický objem vlastní nádrže 6060 litrů a nese označení CN 5K-A. Jednokomorová cisterna s užitečným objemem 5300 litrů je vyrobená z hliníkové slitiny a má možnost horního nebo spodního plnění. Nástavba je umístěna na dvounápravovém podvozku Tatra T815-780R59 19 270 4x4.1R s rozvorem náprav 4090 mm. K pohonu se používají motory o výkonu 270 kW, vozidlo pak může dosahovat max. rychlost 110  km/h. Autocisterna má užitečnou hmotnost 4500 kg, celkovou hmotnost 17 300 kg a max. přípustnou 19 000 kg. Délka cisternového vozidla CN 5K-A 7560 mm, šířka 2550 mm a výška 2790 mm. Palivová nádrž o objemu 320 l pak dovoluje automobilu dojezd cca 900 km.

Automobilová cisterna o objemu 6060 lAutocisterna se používá k plnění vozidel, různých strojů a zařízení naftou nebo benzinem. Pro tyto účely je nástavba vybavena palivovým čerpadlem s minutovým výkonem 40 až 500 litrů a čtyřmi výdejními hadicemi s délkou 15 m, nesené hydraulicky ovládanými navijáky. Označení CN 18K-A se týká podstatně objemnější cisternové nástavby, neboť ta má výrazně větší geometrický objem, 18 800 litrů. Vlastní cisterna z ocelové slitiny je dvoukomorová s geometrickým objemem komor 12 500 + 6300 litrů a možností vrchního i spodního plnění. Nosičem nástavby se stala čtyřnápravová Tatra 815-790R99 38 300 8x8.1R, a tím vzniklo cisternové vozidlo s rozvorem náprav 2150 + 3660 + 1450 mm, celkovou délkou 10 500 mm, šířkou 2550 mm a výškou 3165 mm. Celková hmotnost autocisterny je 34 150 kg (max. přípustná 38 000 kg), užitečná hmotnost 15 300 kg (celkový užitečný objem obou komor 18 000 l). Vozidlo s max. rychlostí 110 km/h pohání motor o výkonu 300 kW a objem palivové nádrže 420 l umožňuje dojezd asi 700 km. Základem nástavbové technologie je čerpadlo se dvěma výkonovými stupni průtoku, kdy lze volit minutový výkon 700 litrů nebo 1100 litrů. Autocisterna CN 18K-A se využívá pro přepravu pohonných hmot do různých větších nadzemních i podzemních zásobníků paliv (benzin, nafta), případně k plnění jiných menších cisternových automobilů, především s výdejním vybavením pro doplňování palivových nádrží vozidel a další techniky, např. již uvedená CN 5. Čerpací technologii lze využít i na přečerpávání mezi dvěma nádržemi, aniž by se musela použít vlastní nástavbová cisterna. Výrobcem a montážní firmou obou zmíněných cisternových nástaveb je jičínský Kobit.

Převzato z časopisu
