3D tisk – Nové možnosti

Petr Hanke 06.01.2023 01:33

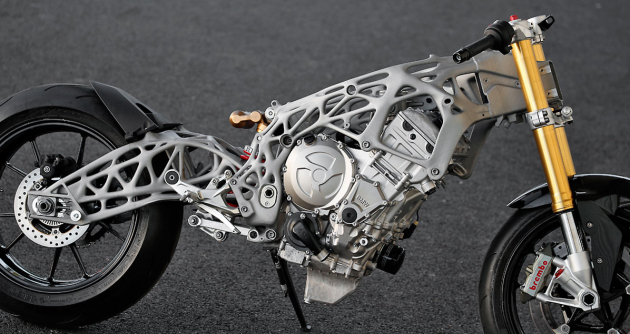

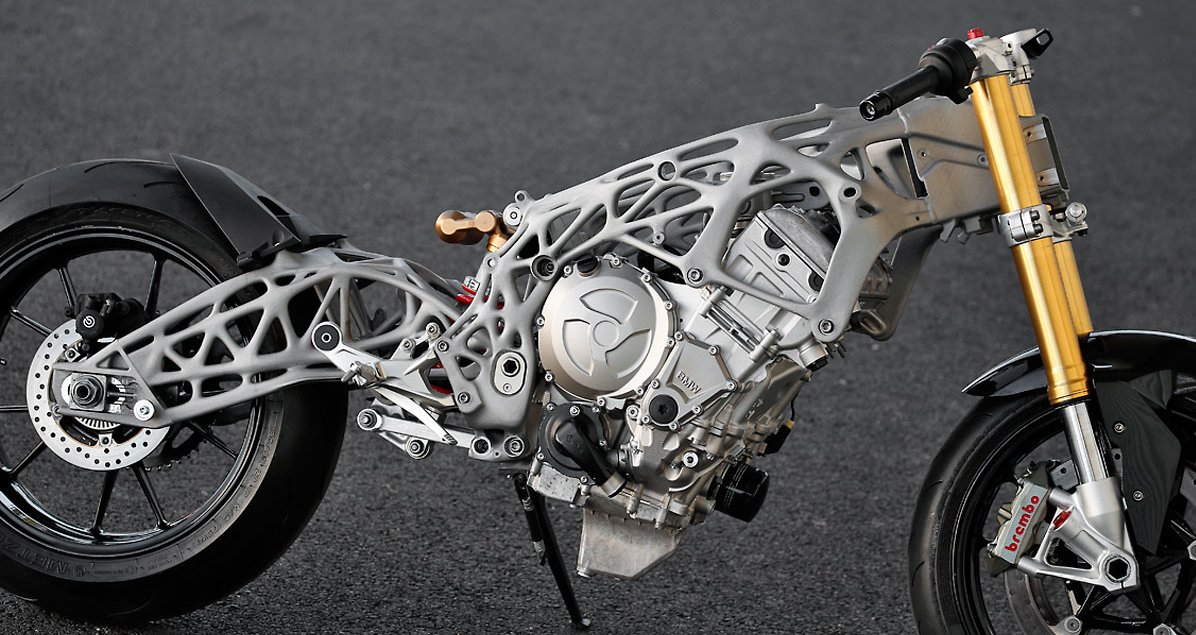

 Jedním z prototypů vzniklých 3D tiskem byl i kompletní rám a zadní stavba motocyklu

Foto: BMW

S rozvojem digitálních technologií se začíná ve vývoji automobilů a výrobě některých komponentů uplatňovat 3D tisk. Více jsme se o detailech dozvěděli od inženýrů z BMW Group.

Technika 3D tisku se zrodila v 80. letech minulého století a teprve v ­devadesátých letech se začala postupně dostávat do různých průmyslových odvětví. BMW nakoupilo své první dva stroje na aditivní výrobní techniku v roce 1991 a dnes jich má kolem ­stovky. Polovina z nich je umístěna v kompetenčním centru společnosti v Oberschleiss­heimu severně od Mnichova, otevřeném počátkem roku 2019, a druhá je situována v různých provozech automobilky po celém světě. Právě možnost posílat výrobky „vzduchem“ a vyrábět, resp. tisknout je přímo na místě je jednou z předností této technologie. Průmyslový 3D tisk se používá na výrobu produktů z kovu nebo z polymerů. Situace je ale mnohem složitější než u domácích 3D tiskáren. V případě kovových výrobků se aktuálně používají čtyři hlavní metody, u výroby z polymerů šest. Liší se formou tvoření finálního produktu, použitými metodami tavení, ale také finální úpravou. Často se pro tavení nanášeného materiálu používají lasery.

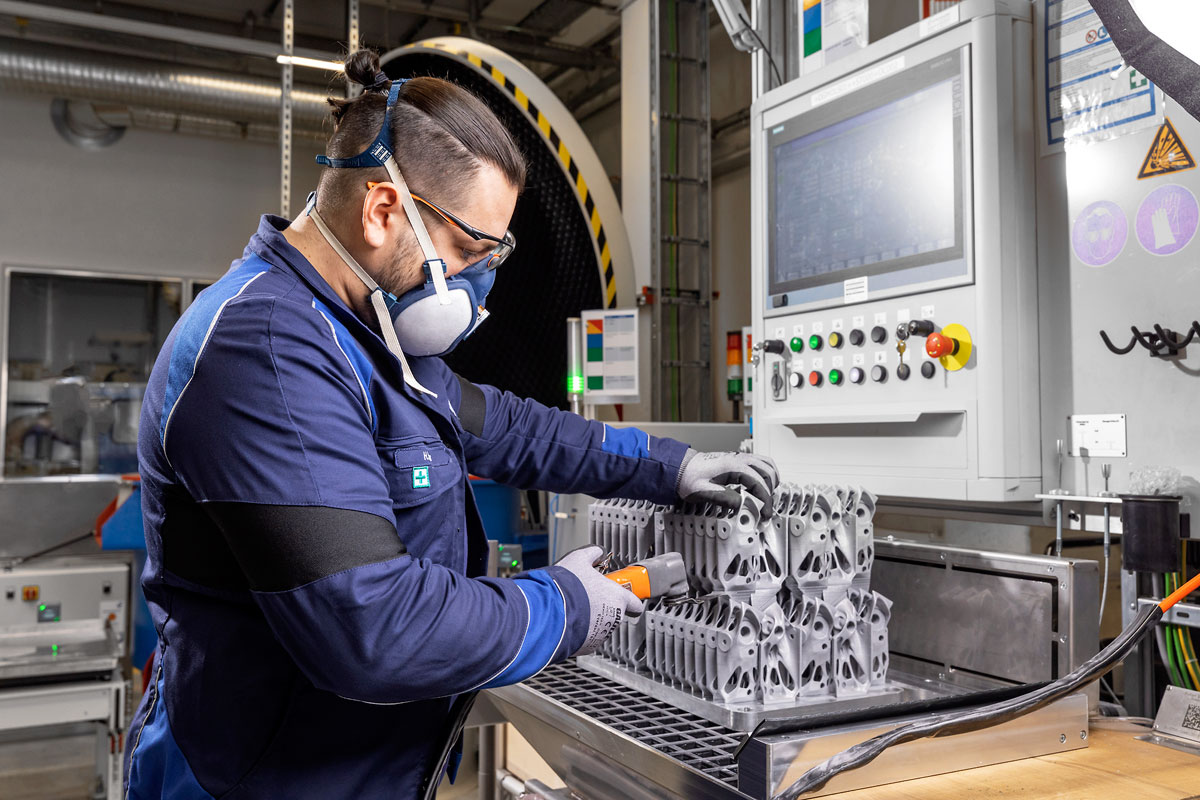

Při průmyslové výrobě 3D tiskem se najednou vyrábí co nejvíce dílů, proto platí, že čím je díl menší, tím jej lze 3D tiskem ekonomicky vyrábět ve větším měřítkuFoto: BMW

Metodu průmyslového 3D tisku BMW používá v různých svých procesech. Již dnes má nezastupitelnou roli ve vývoji, kde slouží k rychlé výrobě prototypů či ověřovacích sérií různých komponentů. Výhodou je, že dané díly je možné vyrábět velmi flexibilně, lze je v průběhu vývoje snadno modifikovat a také vyrábět v různých částech světa. Nejsou totiž potřeba fyzické formy, jež nahrazuje soubor dat.

Aplikace 3D tiskem vyráběných dílů do sériové výroby závisí především na vhodnosti a kalkulaci. Obecně platí, že 3D tisk je vhodný pro menší série dílů. Vzhledem k tomu, že největší 3D průmyslové tiskárny dokáží vyrobit maximálně přibližně metrový komponent, je zřejmé, že platí, že čím menší je daný díl, tím jich lze 3D tiskem vyrobit více najednou. V rámci vývoje a výzkumu například v Mnichově vyrobili aditivní metodou celou palubní desku vývojového prototypu nebo kompletní rám motocyklu včetně zadní vidlice.

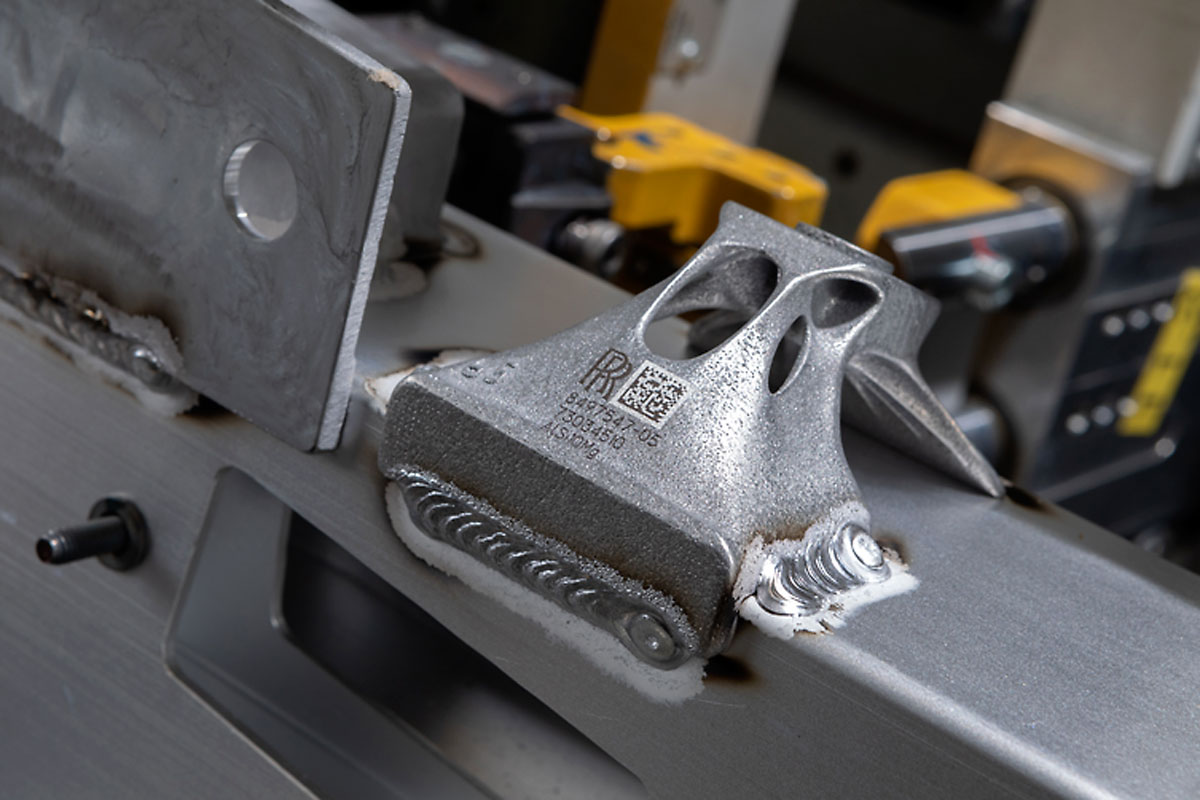

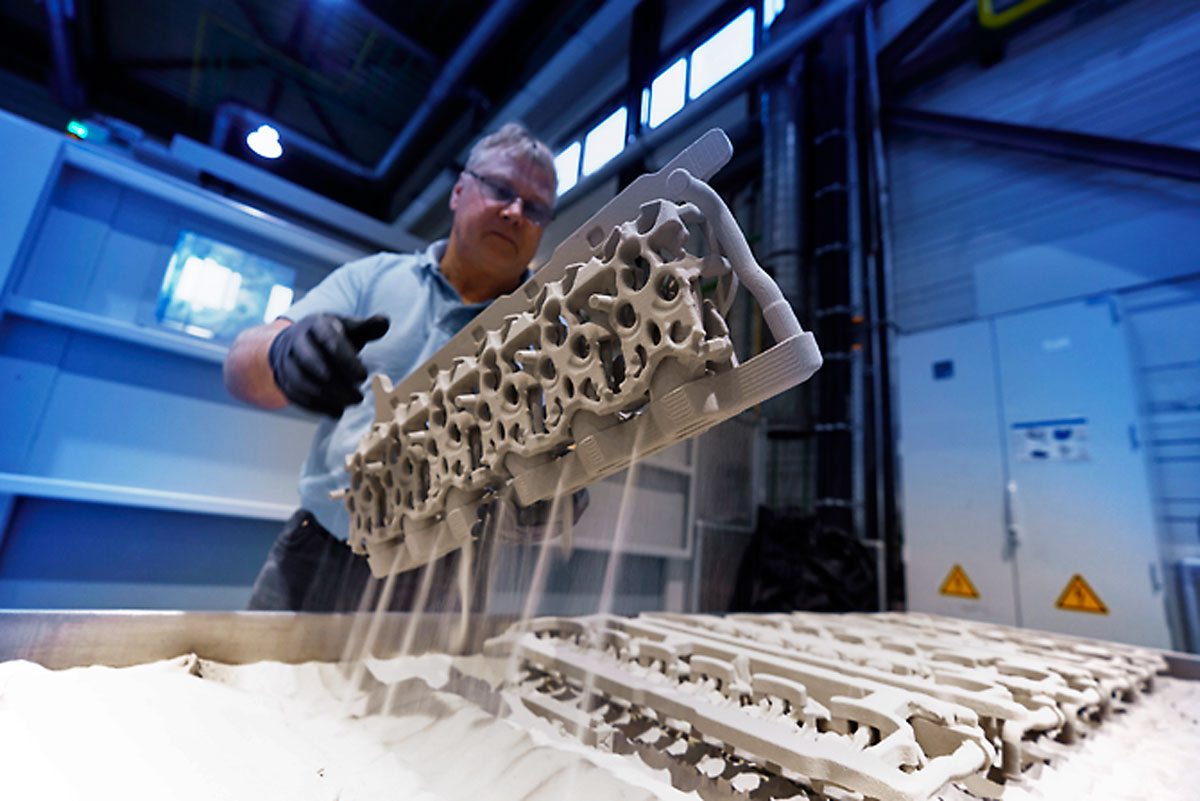

V roce 2015 BMW Motorsport například vyrábělo 3D tiskem lopatková kola vodního čerpadla do motoru V8 závodního speciálu pro DTM. V sériové produkci se tato metoda uplatnila například pro jeden z komponentů stahovací střechy modelu i8 Roadster. Opomenout nesmíme ani různá použití v aktuálních modelech Rolls-Royce, kde díly vyrobené 3D tiskem slouží jako různé podpěry či spojovací články hliníkových profilů struktury karoserie. V těchto případech se uplatnila i další přednost této výrobní metody – možnost vyrobit tvary, jež by konvenčními technikami vzniknout nemohly. Z toho vyplývá, že díly vyrobené 3D tiskem jsou často prostorově méně náročné a současně lehčí. Aditivní výroba se v roce 2019 uplatnila také pro výrobu formy používané pro odlévání chladicích kanálů hlavy řadového šestiválce S58 modelů X3/X4 M a M4/M3. Technika 3D tisku je vhodná a hojně využívaná i pro výrobu různých komponentů pro restaurování historických vozů.

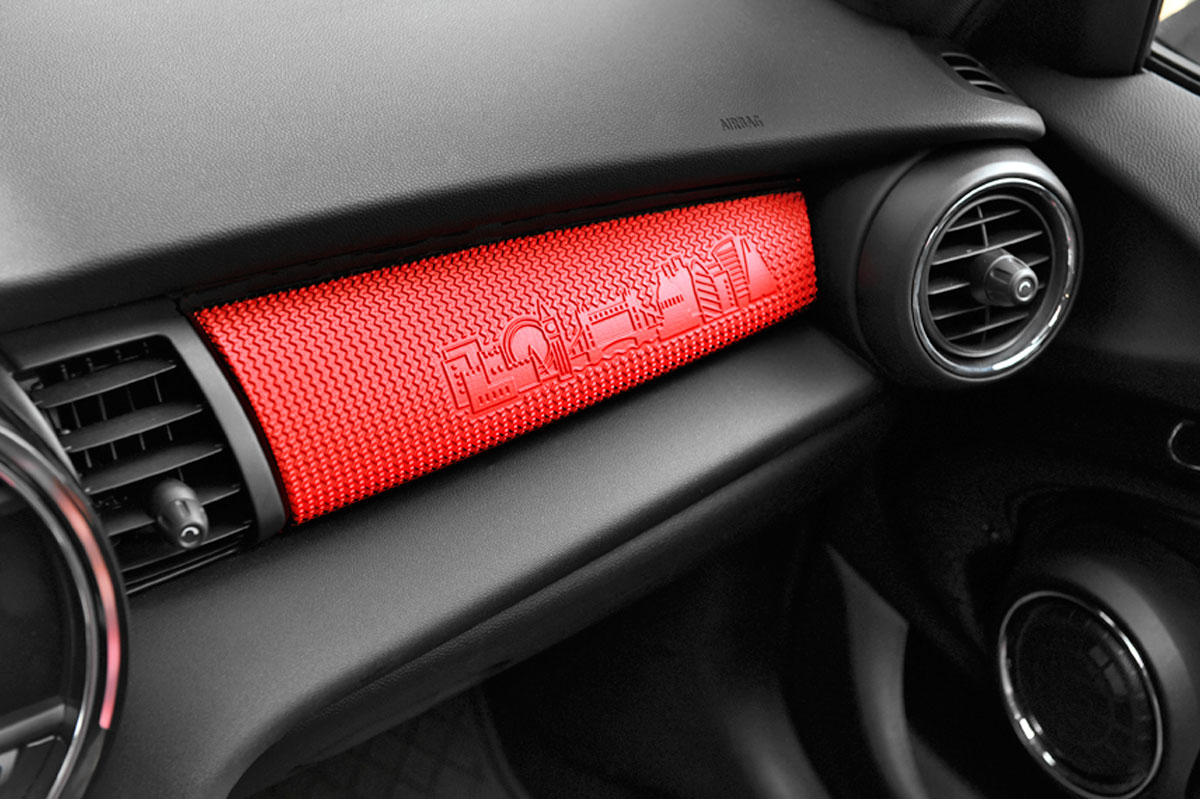

Individualizační program MINI Yours s možností použití vlastního návrhu ozdobných lišt do interiéru je realizován právě metodou 3D tiskuFoto: BMW

Komplexnost tvarů a maximální využití vlastností použitých materiálů umožňuje využívat nové konstrukční metody jednotlivých komponentů. Používá se generativní konstrukce, kdy konstruktéři do speciálního softwaru zanesou potřebné požadavky na vlastnosti dílů a počítač vytvoří finální optimalizovaný produkt. Tím bude v budoucnu možné více integrovat různé funkce do větších konstrukčních celků, což přinese snížení hmotnosti a úspory ve výrobních a materiálových nákladech. A možná také nové, organické tvary.

Převzato z časopisu
